在天然缪子成像项目的交流中，我们经常被问到几个看似简单、实际上必须结合场景回答的问题：能探多深？能看多细？需要多大的探测器？需要观测多久？为了让矿山、考古、交通、地学、工业、公共安全和土木工程等领域的专业人员能够更直观地理解这些问题，我们上线了“天然缪子成像应用能力图谱”。这是一个项目前期判断工具：帮助使用者把天然缪子技术中的目标深度、密度反差、探测器规模、观测时间和可实现分辨尺度放在同一套条件下比较。

立即打开天然缪子成像应用能力图谱

一、这个工具能干什么？

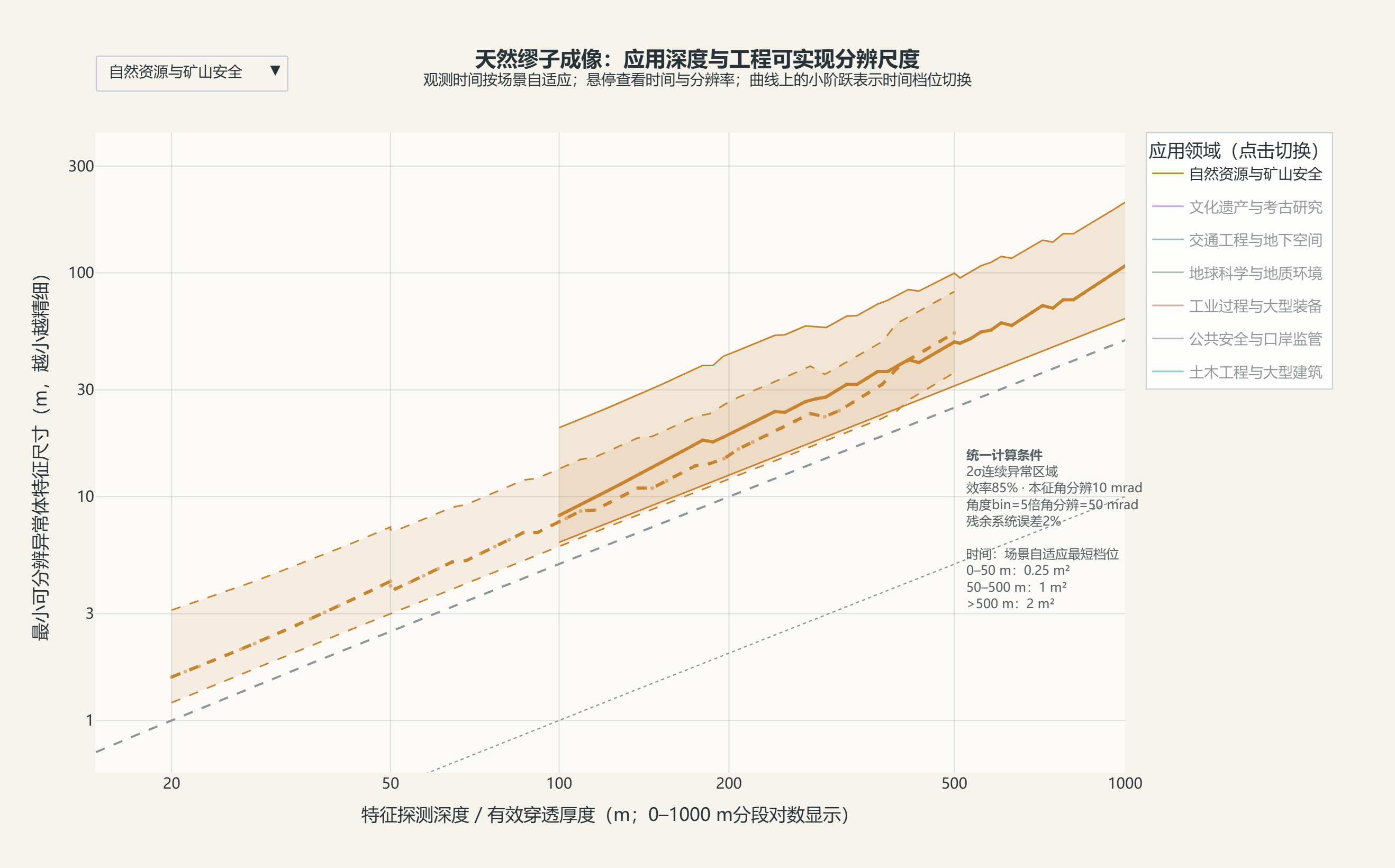

        天然缪子成像应用能力图谱是一款可交互的半定量分析工具。图谱以目标深度或有效穿透厚度为横坐标，以最小可分辨异常体特征尺寸为纵坐标，展示不同领域、不同场景下，天然缪子成像能力随深度变化的大致范围。

        目前图谱覆盖七类核心领域：

1. 自然资源与矿山安全；

2. 文化遗产与考古研究；

3. 交通工程与地下空间；

4. 地球科学与地质环境；

5. 工业过程与大型装备；

6. 公共安全与口岸监管；

7. 土木工程与大型建筑。




          该工具将密度反差、探测器面积、角度分箱、统计显著度和行业可接受的观测时间纳入统一模型。使用者可以切换领域、查看场景包络，并通过悬停读取当前深度下的分辨尺度、探测器面积和自适应观测时间。需要特别说明：纵坐标表示的是最小可分辨异常体特征尺寸，不是探测器毫米级位置分辨率，也不是结构位移监测精度。

二、为什么要有这个工具？

         天然缪子技术的“精度”是所有场景方关心的问题。同一套探测器面对20米厚的遗址、100米深的采空区和600米深的矿体时，缪子通量、统计时间、密度反差和可实现空间尺度都会明显不同。如果只给出一个“最高精度”，很容易造成以下误解：

• 把探测器的位置分辨率误认为地下目标的成像分辨率；

• 忽略深度增加造成的通量下降；

• 忽略密度反差大小对异常显著度的影响；

• 默认所有项目都需要相同的观测时间；

• 用空洞探测的指标评价核材料、位移监测或毫米级裂缝等不同任务。

         因此，我们希望用一张可交互的图，把“能不能看见、能看多细、需要多久、使用多大探测器”放在一张图上，很直观地得到半定量的结果。

三、工具链接在哪里？

          工具入口：

[天然缪子成像应用能力图谱]

（建议使用桌面端浏览器访问，以获得更完整的交互体验；手机端也可浏览，并可横向查看完整图表。）

四、它对行业场景方有什么帮助？

• 自然资源与矿山安全

  可用于比较矿体、采空区和富水构造的目标尺度与埋深，初步判断天然缪子成像适合承担靶区圈定、三维密度约束，还是风险隐患排查，并帮助估算探测器规模和项目周期。

• 文化遗产与考古研究

  可将“无损探测”需求转换为可讨论的空间尺度和观测时间，辅助判断大遗址地下空间、隐蔽水通道或中型文物内部异常是否适合采用缪子技术。

• 交通工程与地下空间

  可区分隧道施工期快速品控与覆盖层深部地质调查，帮助项目方判断缪子观测能否进入现有施工或运营时间窗口。

• 地球科学与地质环境

  可直观看到火山、大型岩体、冰川、岩溶和滑坡体随着穿透厚度增加所付出的统计代价，为观测站布局、长期监测和时空分辨率设计提供参考。

• 工业过程与大型装备

  将小时至天级的业务节奏纳入模型，帮助判断高炉、容器料位、反应堆等场景可以进行快速状态识别，还是需要更长时间完成精细结构成像。

• 公共安全与口岸监管

  帮助区分透射成像与散射／检出型任务，避免用地下空洞的空间分辨率代替高Z材料的检出概率、定位尺度或最小可检出质量。

• 土木工程与大型建筑

  可将大坝、堤防、桥梁和城市生命线中的病害转换为等效密度异常，初步判断劣化区、空洞、渗流通道等目标是否处于可识别范围。

五、如何使用？

1. 选择应用领域。 使用交互图左上方的领域菜单，进入相应领域的局部放大视图。

2. 确定目标深度。 横坐标表示目标深度或目标—探测器之间的有效穿透厚度，不一定等同于地表埋深。

3. 查看场景包络。 色带上下轮廓对应不同密度反差下的精细端和保守端，粗线表示代表性结果。

4. 悬停读取参数。 将鼠标移动到曲线上，可查看当前深度、三档分辨尺度、背景密度、探测器面积和自适应观测时间。

5. 结合专业问题解释结果。 判断图中尺度是否足以支持勘查、风险排查、结构识别或状态监测，而不是单纯追求更小的数字。

6. 进入正式项目前重新计算。 使用现场地形、真实路径长度、观测角度、背景密度和探测器接受度进行专项模拟与验证。

图中曲线出现的小阶跃，主要来自探测器面积或观测时间档位的切换，并不代表天然缪子通量发生突然变化。

六、科研用途及免责声明

         本工具及其中的文字、图表、参数范围和计算结果，仅用于科研交流、科普展示、技术路线讨论和项目前期可行性初筛。本工具不构成工程设计、勘查结论、投资建议、施工依据、质量验收意见、安全评价、灾害预警、监管结论、法律意见或任何形式的专业承诺。图中结果基于统一假设和半定量模型，不代表特定项目在真实地形、设备、环境和反演条件下必然能够达到的性能。任何单位或个人不得仅依据本工具作出涉及人身安全、工程安全、生产运行、文物处置、资源储量、投资决策或监管执法的决定。使用者应委托具备相应专业能力的团队，结合现场数据、专项模拟、设备标定、独立技术复核和适用标准作出判断。对于因引用、解释、使用或依赖本工具内容而产生的直接或间接后果，工具提供方在适用法律允许的范围内不承担责任。使用本工具即表示使用者理解并接受上述科研用途和限制。天然缪子成像仍在不断发展。我们希望这项工具能够成为不同行业专业人员与缪子技术团队之间的一张“共同语言地图”，让问题被更准确地提出，也让技术边界被更诚实地理解。
